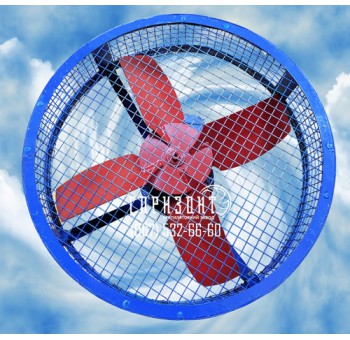

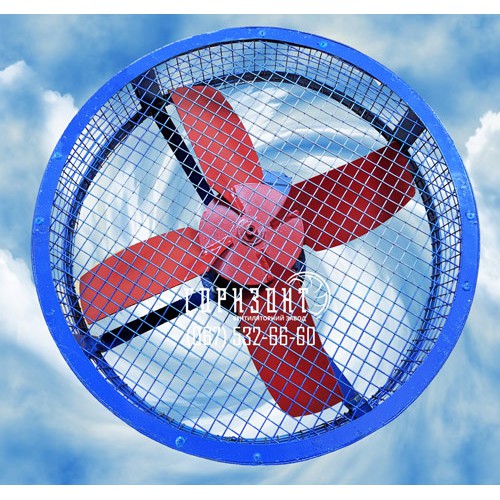

Осьовий вентилятор трансформаторний ВОТ-400 0,25 кВт 1500 об/хв

Осьовий вентилятор охолодження трансформатора ВОТ-400 (діаметр робочого колеса – 400 мм) загальнопромислового призначення (з вуглецевої сталі) з двигуном АИР63A4 потужністю 0,25 кВт на 1500 об/хв.

Температура навколишнього середовища – від мінус 40⁰С до плюс 40⁰С (плюс 45⁰С для вентиляторів у тропічному виконанні). Допускається короткочасна робота ВОТ при температурі до плюс 80°С. Вентилятори експлуатуються в умовах помірного (П) і тропічного (Т) клімату категорії розміщення 2 по ГОСТ 15150-69. За умови захисту двигуна від впливу атмосферних опадів дозволяється експлуатація в умовах «П» і «Т» 1-ї категорії.

Загальні відомості про вентилятор ВОТ-400

• вентилятор охолодження трансформатора;
• витрата повітря 4000 м3/год;
• внутрішній діаметр: 400 мм;
• діаметр: 390 мм;
• глибина виробу: 225 мм;
• вага: 9,6 кг;
• компактний;
• одностороннього всмоктування;
• 4 лопатки;
• простий в експлуатації та обслуговуванні;
• довгий строк експлуатації;
• простота та низька вартість конструкції;
• низький рівень шуму;
• низький рівень енергоспоживання;
• рівний ККД як у горизонтальному, так і у вертикальному положенні;
• простий в обслуговуванні.

Призначення вентилятора ВОТ-400

Вентилятор трансформаторний ВОТ-400 – осьовий вентилятор низького тиску, призначений для охолодження та вентиляції трансформаторних підстанцій.

Вентилятор ВОТ застосовуються

• Вентиляція трансформаторних підстанцій: Осьові вентилятори охолодження трансформаторів забезпечують ефективну циркуляцію повітря, запобігаючи перегріву та подовжуючи термін служби трансформаторів.
• Системи повітряного опалення: Вентилятори обдування використовуються для розподілу теплого повітря в приміщеннях, забезпечуючи рівномірний та комфортний температурний режим.
• Системи різних технологічних установок: Осьові вентилятори застосовуються в системах охолодження та вентиляції різноманітного обладнання, включаючи верстати, генератори, компресори та інші.
• Комплектація виробів машинобудування: Вентилятори охолодження використовуються як компоненти в машинах та агрегатах, де необхідне охолодження електродвигунів, електронних компонентів та інших елементів.

Конструкція вентилятора ВОТ:

Вентилятор ВОТ складається з наступних основних вузлів:

1. Корпус – суцільнозварний металевий циліндричної форми з викачаними фланцями, що забезпечує високу жорсткість та мінімальні проміжки між корпусом і лопатками.

2. Робоче колесо – зварне, складається з консольних лопаток, що мають загнуту форму.

Принцип роботи трансформаторного вентилятора ВОТ:

Електродвигун передає механічну енергію безпосередньо на робоче колесо осьового вентилятора. Робоче колесо внаслідок обертання захоплює і виштовхує повітря лопатками паралельно осі, навколо якої вони розміщені. Переміщення повітряного потоку відбувається завдяки розміщенню лопаток під кутом відносно площини обертання робочого колеса.

Категорії розміщення вентиляторів згідно з кліматичними умовами:

• 1-а категорія – для експлуатації на відкритому повітрі (допускається вплив сукупності кліматичних факторів даного регіону);
• 2-а категорія – для експлуатації під навісом або у приміщеннях, де коливання температури та вологості несуттєво відрізняються від коливань на відкритому повітрі, а також є відносно вільний доступ до повітря зовні. Наприклад: у палатках, у кузовах, у прицепах, у металічних приміщеннях без теплоізоляції, у тому числі, в оболонці комплектного виробу категорії 1 (відсутність прямої дії сонячного випромінювання та атмосферних опадів);
• 3-а категорія – для експлуатації у закритих приміщеннях з природною вентиляцією без штучно регульованих кліматичних умов, де коливання температури та вологості повітря, а також вплив піску та пилу суттєво менший, ніж на відкритому повітрі. Наприклад: у металічних приміщеннях з теплоізоляцією, бетонних, дерев’яних приміщеннях (відсутність впливу атмосферних опадів, прямого сонячного випромінювання, суттєве зменшення вітру; суттєве зменшення чи відсутність впливу розсіяного сонячного випромінювання та конденсації вологи);
• 4-а категорія – для експлуатації у закритих приміщеннях з штучно регульованими кліматичними умовами. Наприклад: у закритих виробничих приміщеннях з опаленням (охолодженням) та вентиляцією, у тому числі в підземних приміщеннях з гарною вентиляцією (відсутність впливу прямого сонячного випромінювання, атмосферних опадів, вітру, піску та пилу повітря зовні; суттєве зменшення чи відсутність впливу розсіяного сонячного випромінювання та конденсації вологи);
• 5-а категорія – для експлуатації у приміщеннях з підвищеною вологістю. Наприклад: у підземних приміщеннях без опалення та вентиляції, у тому числі, шахтах, підвальних приміщеннях, у ґрунті, у таких суднових, корабельних та інших приміщеннях, у яких можлива довготривала присутність води чи часта конденсація вологи на стінах і стелі, зокрема, у деяких трюмах, у цехах деяких текстильних та гідрометалургічних виробництв.

  ---

  Якщо Ви бажаєте придбати осьовий вентилятор охолодження трансформатору ВОТ-400 з електродвигуном 0,25/1500телефонуйте нам за номерами (067)532-66-60; (050)482-85-75 або здійснюйте замовлення на сайті. Як завод-виробник врахуємо будь-які Ваші побажання та виконаємо замовлення у найшвидші терміни!
